村田電感LQW系列的命名規則遵循以下結構（以LQW18AS10NJ0Z為例），各部分含義如下：

第1-3位：產品系列標識（LQW）

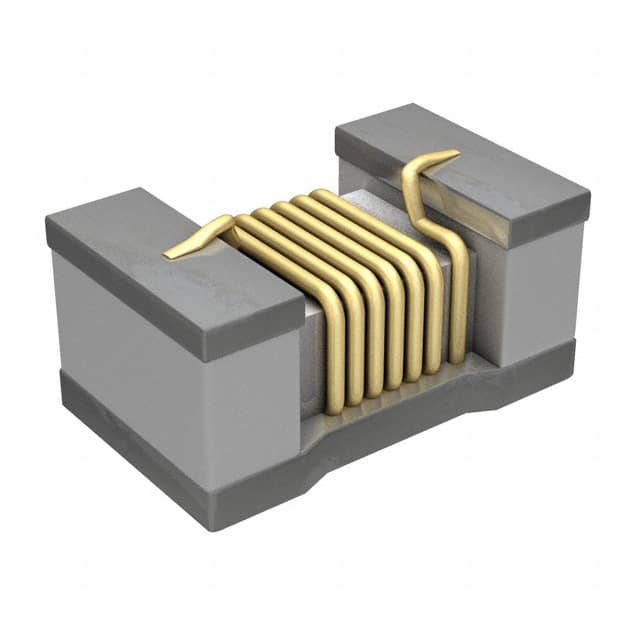

• LQW：表示高頻繞線電感（RF Wire-wound Inductor），適用于射頻電路，具備高Q值和穩定的頻率特性。

第4-5位：尺寸代碼（封裝規格）

• 由兩位數字表示，對應英寸封裝尺寸，例如：
  • 03：0201封裝（0.6×0.3mm）
  • 15：0402封裝（1.0×0.5mm）
  • 18：0603封裝（1.6×0.8mm）
  • 21：0805封裝（2.0×1.25mm）

  示例：LQW18AS10NJ0Z → 18對應0603封裝（1.6×0.8mm）。

第6位：特性代碼（磁芯材料/工藝）

• A：通用型高頻磁芯材料，適用于常規射頻場景。
• C：高溫特性優化型，適用于汽車電子等高溫環境。
• N：低損耗型，Q值更高，適合對信號完整性要求嚴格的電路。

第7位：結構代碼（繞線方式/屏蔽特性）

• S：無屏蔽結構（Standard），成本較低，適用于空間受限場景。
• D：屏蔽結構（Shielded），可減少電磁干擾（EMI），適用于高密度布線。

第8-11位：電感值代碼（電感量及公差）

• 前兩位：有效數字；第三位：倍率（單位：nH）；第四位：公差等級。
  • 10N：10nH ±5%（N表示±5%）
  • 22K：22nH ±10%（K表示±10%）
  • R10：0.10μH（100nH），“R”表示小數點（如R22=0.22μH）。

  示例：LQW18AS10NJ0Z → 10N表示10nH ±5%。

第12位：溫度特性代碼

• J：常規溫度系數（-55°C to +125°C），適用于一般電子設備。
• H：高溫特性（-55°C to +150°C），滿足汽車級（AEC-Q200）標準。

第13位：包裝代碼

• 0：標準包裝（如180mm或330mm卷軸編帶）。
• Z：環保包裝，符合RoHS標準（文檔中所有產品均滿足EU RoHS要求）。

完整示例解析

LQW18AS10NJ0Z

• LQW：高頻繞線電感
• 18：0603封裝（1.6×0.8mm）
• A：通用磁芯材料
• S：無屏蔽結構
• 10N：10nH ±5%
• J：常規溫度范圍（-55°C to +125°C）
• 0Z：標準環保包裝

補充說明

1. 尺寸與電流容量：封裝越大（如18對應0603），額定電流越高（例如LQW18系列額定電流可達700mA）。
2. 頻率特性：后綴含“G”“H”的型號（如LQW18AS10NG0Z）可能對應更高自諧振頻率（S.R.F），適用于GHz級射頻電路。
3. 汽車級標識：若用于動力系統或安全相關場景，型號中可能包含“SH1”（如LQW15CN18NJ0Z），對應更高可靠性標準。

具體參數需結合產品數據表確認，不同子系列可能存在細微差異。
